В нашей лаборатории была создана установка для отведения биопотенциалов от микрососудов брыжейки крысы (А. М. Чернух, М. И. Тимкина, 1971). Для проведения экспериментов готовили металлические микроэлектроды из вольфрамовой проволоки диаметром 0,2 мм по методу, предложенному Hubel (1957), а также стеклянные — из стекла пирекс с диаметром кончика 0,8—1,5 мкм, заполненные 2,5 М растором хлористого калия. Среднее сопротивление электродов достигало 20— 30 мОм. Индифферентным электродом служила серебряная пластинка в агаровом блоке под брыжейкой. Зачищенная серебряная проволочка в расширенном конце микроэлектрода соединялась с широкополосным усилителем биопотенциалов (УБШ02) через катодный повторитель по несимметричной схеме. В цепь индифферентного электрода включали калибратор, генерирующий прямоугольные импульсы заданной длительности. Калибровочные импульсы поступали через микроэлектрод на вход усилителя, что позволяло контролировать электрические параметры входной цепи. Визуальное наблюдение осуществляли с помощью осциллографа С119, пластины вертикального отклонения которого подключали непосредственно к выходу усилителя. Запись биоэлектрической активности микрососудов проводили на шлейфном осциллографе типа 100В или МПО2, подключенном к выходу усилителя через соответствующий делитель напряжения. Принципиальная схема установки представлена на рис. 28. Подведение микроэлектрода к выбранному сосуду достигалось при помощи винтового манипулятора под визуальным контролем микроскопа. Непосредственное введение микроэлектрода в стенку сосуда проводили с помощью гидравлического манипулятора, к подвижному поршню которого был прикреплен электрод. Процесс введения микроэлектрода и локализацию его кончика в стенке артериолы или венулы контролировали также с помощью телевизионного микроскопа (И. Б. Грибановский, А. М. Гусейнов, А. М. Чернух, 1971).

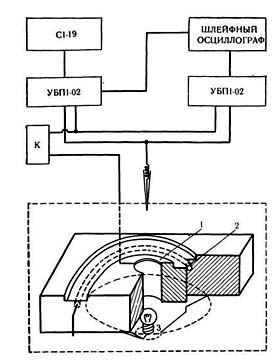

28. Схема столика для биомикроскопии микрососудов брыжейки крысы и схема электронной установки. 1 — серебряная пластина; 2 — спираль для обогрева; 3 — источник света; К — калибратор; УБШ02 — усилитель биопотенциалов; G119 — осциллограф. Биоэлектрическая активность регистрировалась шлейфным осциллографом.
